項目概況

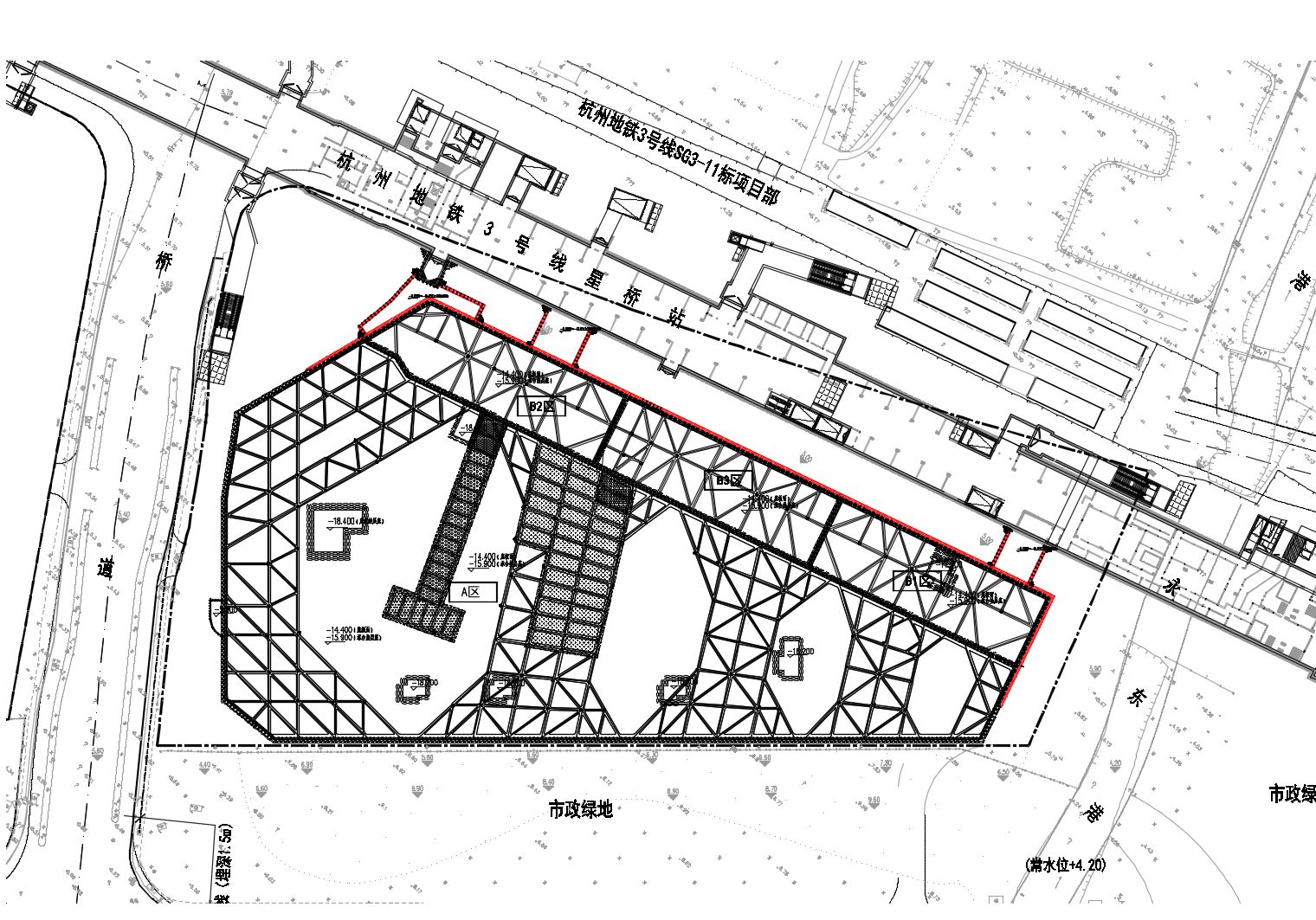

擬建工程位于杭州星橋商業項目位于杭州余杭區，屬余杭區行政區管轄范圍，地塊位于學前路與星橋大道交叉口。場地北側為地鐵施工區，西北側局部堆填大量宕渣碎石土，厚約2-3m，距場地東側約17m為永東港，勘察期間河水深約0.8-1.5m。場施工場地比室外道路地坪約低1.5米，紅線四周較高，東側局部場地起伏較大，存在土坡，上部無建筑構造物等設施。靠地鐵一方采用TRD工法做止水帷幕如上圖所示。
工藝流程
本工程TRD工法水泥土攪拌墻施工采用三工序施工方法，即先行挖掘、回撤挖掘、成墻攪拌，施工工藝流程如下：
TRD墻體質量控制措施
1）場內地基加固
由于本工程TRD施工機械布置在圍護結構內側，局部已經開挖、施工支撐。施工TRD前需將該部位土方進行回填、夯實。根據TRD工法設備重量，對施工場地進行鋪設鋼板等加固處理措施，鋼板鋪設不應少于2層，分別平行與垂直于溝槽方向鋪設，確保施工場地滿足機械設備地基承載力的要求；確保樁機、切割箱的垂直度。
2）垂直度、成墻深度控制
施工時應保持TRD工法樁機底盤的水平和導桿的垂直，施工前采用測量儀器進行軸線引測，使TRD工法樁機正確就位，并校驗樁機立柱導向架垂直度偏差小于1/250。
根據等厚度水泥土攪拌墻的設計墻深進行切割箱數量的準備，并通過分段續接切割箱挖掘，打入到設計深度。
切割箱自行打入時，利用測量儀器實時校正樁機導桿垂直度；在確保垂直精度的同時，將挖掘液的注入量控制到最小，使混合泥漿處于高濃度、高粘度狀態，以便應對急劇的地層變化。
施工過程中通過安裝在切割箱體內部的測斜儀，可進行墻體的垂直精度管理，墻體的垂直度不大于1/250。
3）搭接部位處理
當天成型墻體須搭接已成型墻體≥50cm，搭接部位須確保切割箱體垂直無傾斜，施工中應慢速攪拌，使固化液與土體、挖掘液充分混合、攪拌，保證搭接質量。搭接施工示意圖如下：
轉角搭接施工要求：TRD工法止水帷幕施工至轉角部位需要進行切割箱拔出分解工序，應形成十字搭接形式，對已成型墻體充分切割，再次進行成墻攪拌，確保冷接縫施工質量。
4）切割箱起拔
一段工作面施工完成后，進行切割箱拔出分解工序，利用TRD主機配合履帶式吊車依次拔出，時間應控制在4h以內，同時在切割箱底部注入等體積的固化液。
拔出切割箱時不應使孔內產生負壓而造成周邊地基沉降，注漿泵工作流量應根據拔切割箱的速度作調整。
等厚度水泥土攪拌墻施工至轉角，均做搭接，轉角處的噴漿壓力、攪拌速度應做到慢速均勻，確保搭接長度，防止產生冷縫或局部薄弱點。

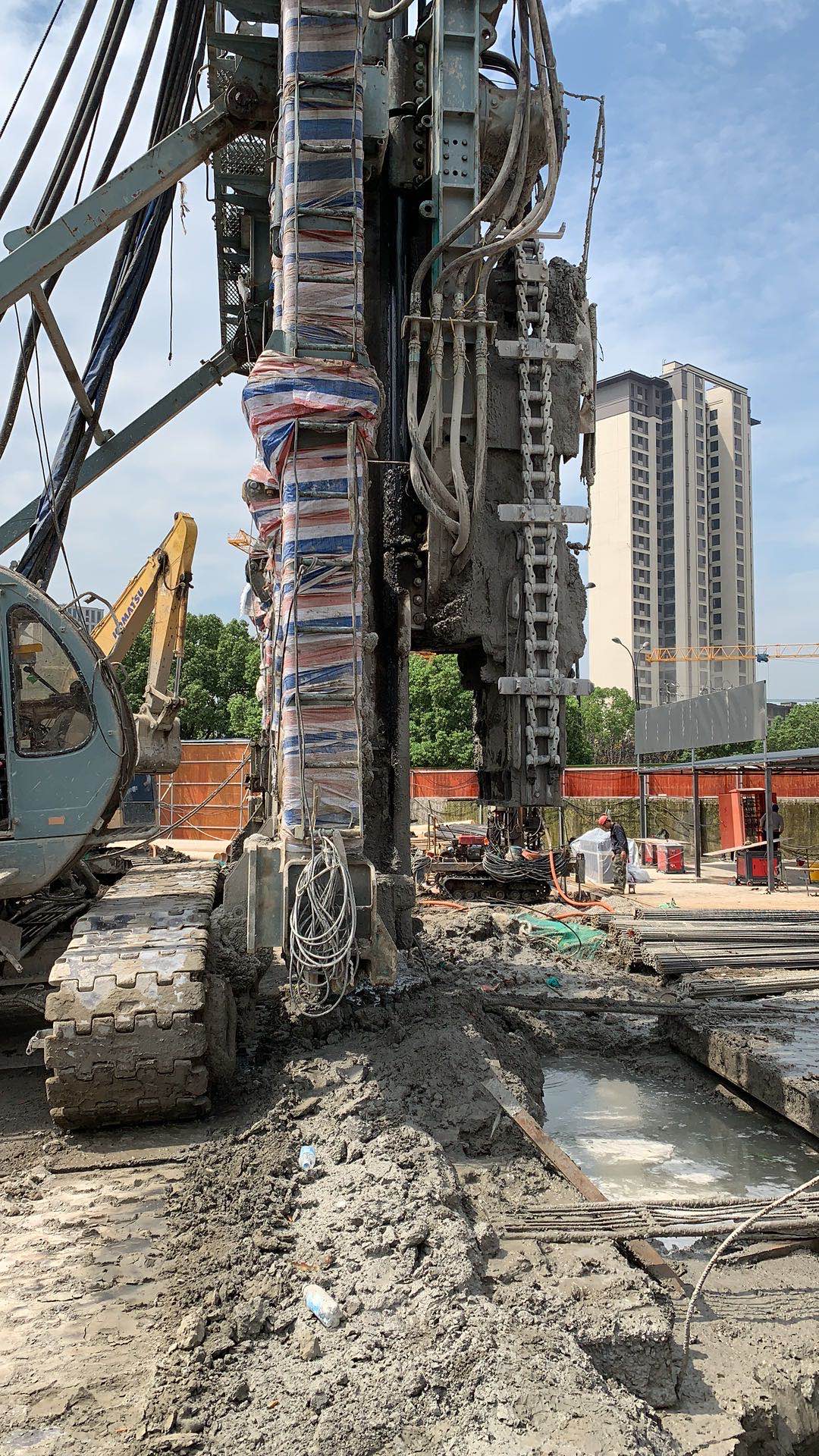

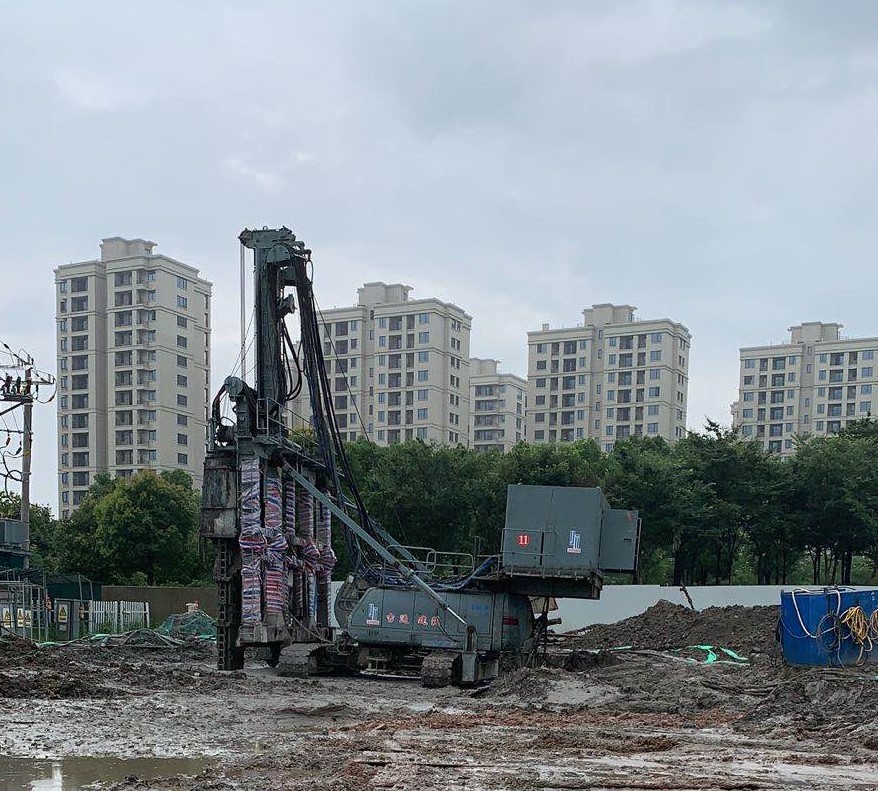

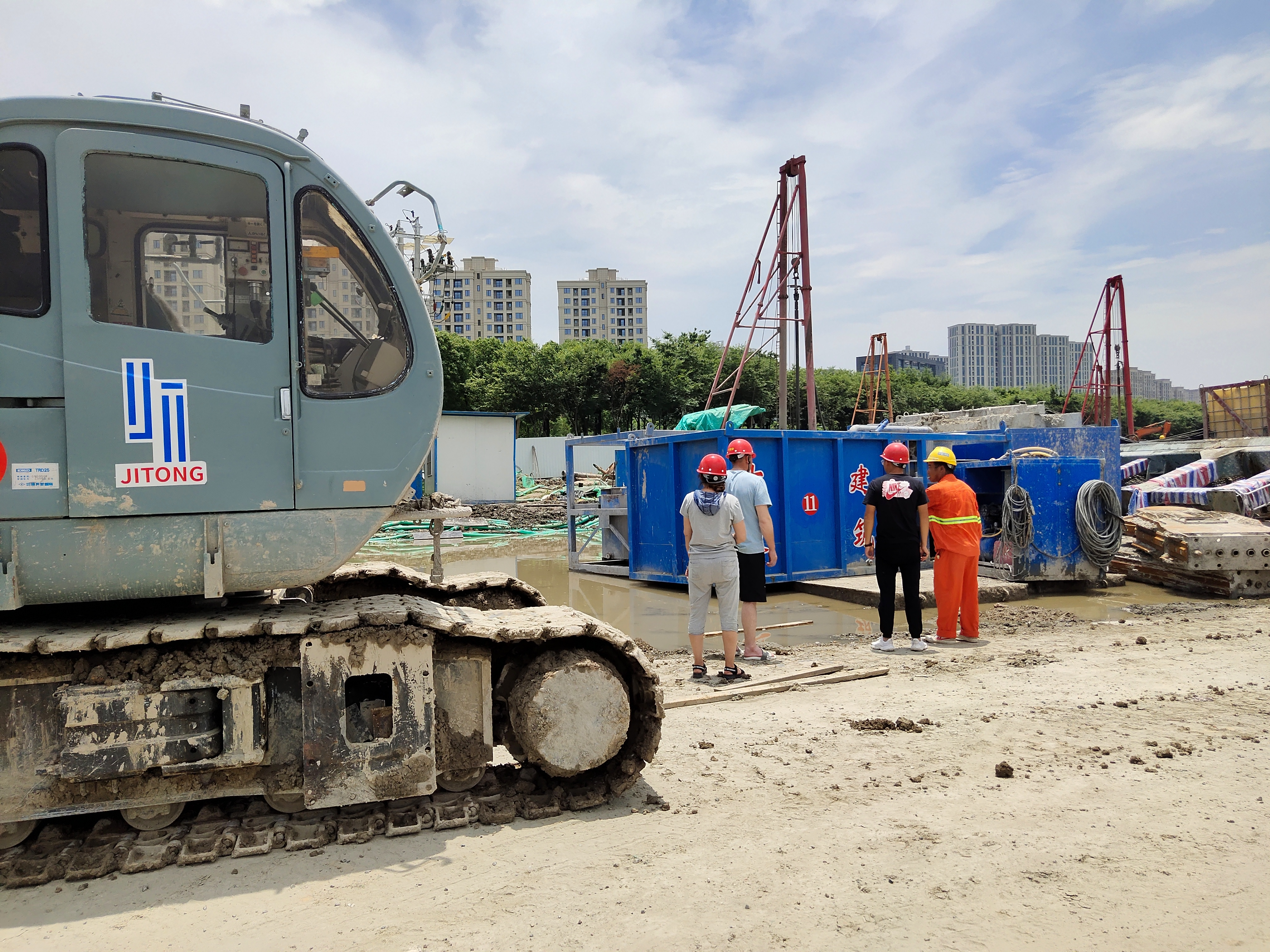

現場照片
-*-
